Оптимальный угловой: PubSub с NGRx

Оптимальный угловой: PubSub с NGRx

Концепции и практики, представленные в этой статье, описаны в предыдущей статье Практическая веб-разработка и архитектура. Разработка клиентского приложения на основе этих концепций будет объяснена в следующем изложении, которое было построено совместно с серверным приложением NodeJS и хранилищем данных Mongo. Обзор серверного приложения предлагается в статье Swagger, NodeJS, & TypeScript: TSOA. Код можно просмотреть в репозитории ws-ngx-login-demo GitHub . И интерфейсные, и внутренние приложения объединены в интегрированную среду разработки FullStack с использованием Docker, описанного в статье Docker - это мой {I.D.E}. Чтобы запустить это приложение в FullStack, клонируйте ws-dev-docker-example.

Для тех, кто не заинтересован в использовании Docker, но хочет клонировать, собирать и запускать приложение, у меня есть ветка create в репозитории GitHub, которая называется serverless , который может работать без использования Docker, серверного приложения NodeJS или Mongo.

Маршрут

В следующей статье демонстрируется использование последней версии Angular 4.1.0 (на момент написания этой статьи) и реализации NGRX (Redux) для демонстрации процесса регистрации и входа в систему с защищенным контентом.

• Настройка для разработки. Кратко опишите инструменты и конфигурацию устройства для разработки.
• Конфигурация каталога приложений: выделите содержание и подход к структуре каталогов приложений.
• Управление и обработка данных: подробное объяснение того, как потоки данных и их обработка, содержится в разделе проблем. Будут использоваться средства предоставления представления профиля пользователя. чтобы обобщить процесс.

В разделе Управление и обработка данных приводится более подробная разбивка по нескольким областям, касающимся PubSubBroker и использования NGRx:

• Создание представления профиля пользователя за 7 шагов: конкретные фрагменты кода, показывающие, как ProfileComponent на уровне представления взаимодействует с PubSubBroker на бизнес-уровне, чтобы облегчить взаимодействие с уровнем данных.
• Деконструкция PubSubBroker & Brokerage: подробно описывает построение объектно-ориентированного подхода к созданию PubSubBroker и Brokerage для облегчения разделения уровня представления из уровня данных.
• Обработка глобальных данных состояния с помощью NGRx: краткое описание того, как данные обрабатываются с помощью реализации Redux в NGRx.
• Инкапсулированные службы: пример того, как службы бизнес-уровня вне PubSubBroker могут совместно использоваться компонентами уровня представления в виде инкапсулированного процессы. Это будет достигнуто путем определения того, как Реактивные формы Angular расширяются с помощью validator.js для настройки проверок с помощью компонента RegistrationComponent уровня представления.

Настройка разработки

Обработка исходного кода для этого проекта выполняется с помощью angular-seed Минко Гечева, который использует универсальный загрузчик модулей j spm’s SystemJS. В настоящее время последняя версия Angular X использует WebPack через инструмент angular-cli. WebPack полагается на накопление плагинов для обработки стратегий связывания и обслуживания задач, таких как компиляция препроцессора CSS, минификация и другие неприятности, связанные с созданием каркасов. SystemJS предназначен исключительно для агрегирования и упаковки модулей:

«Универсальный загрузчик динамических модулей - загружает модули ES6, AMD, CommonJS и глобальные скрипты в браузере и NodeJS»

Реализация мелочей выполнения задачи выполняется другими инструментами, такими как Gulp. Хотя WebPack может показаться автоматическим магическим подходом из одного окна, я обнаружил, что эта блаженная простота может превратиться в эпический крах, когда что-то пойдет не так. Я использовал оба инструмента, а пока придерживаюсь SystemJS.

angular-seed Минко Гечева представляет собой эффективный набор инструментов, который достаточно стабилен и хорошо документирован. Всякий раз, когда мне нужно внести изменения для настройки определенной задачи или включения сторонних библиотек, процесс по большей части был рутинным. В состав набора инструментов входит BrowserSync для запуска приложения в браузере с живой перезагрузкой.

Я загрузил Angular-seed Gechev в виде zip-файла и скопировал файлы в папку моего проекта, если это необходимо. Корневой каталог выглядит так:

Большая часть моих настроек для SASS и включение библиотек происходит в tools / config / seedconfig.ts и tools / config / project.config.ts . Однако я счел необходимым создать задачу для модульного тестирования, tools / tasks / seed / build.js.mockdata.ts,, которая инструктирует скаффолдинг компилировать и скопируйте данные тестирования в возможный каталог dist для модульного тестирования. Я также добавил некоторые атрибуты в tools / env / env-config.interface.ts, чтобы предоставить значения для хоста, идентификатора имени API и портов, которые в основном используются в моей экосистеме Docker.

Конфигурация каталога приложений

Angular-seed от Gechev - это ванильный стартовый набор для современного проекта Angular, и поэтому он не включает пару ресурсов, которые я буду использовать в этом проекте.

• NGRx (ресурсы): обрабатывает резервное соединение для современных проектов Angular.
• angular-material2: Материальный дизайн Google для современных Angular-проектов.
• angular / flex-layout: библиотека директив для использования css flex.
• @ types / validator: предоставление некоторых дополнительных атрибутов проверки для наших реактивных форм. (это пакет Definitively Typed, который представляет собой оболочку TypeScript вокруг библиотеки javascript, в данном случае validator.js)

После добавления этих ресурсов в качестве зависимостей в наш package.json и включения их в наш seed.config.ts мы готовы к работе.

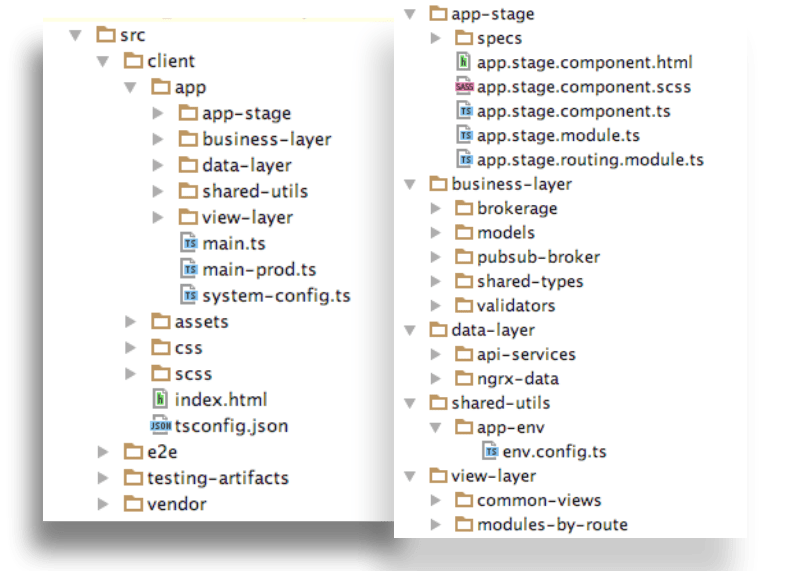

src / client: содержит все каталоги и файлы, определяющие функциональное представление приложения.

src / e2e: содержит тестирование e2e (End To End) с транспортиром.

src / test-artifacts: содержит данные и вспомогательные файлы, используемые для модульного тестирования.

src / vendor: содержит сторонний код, который не вписывается в парадигму нашей структуры инструментов. В данном случае я включил прямую загрузку библиотеки Animate-sass с GitHub.

Каталог src / client / app / представляет собой процедурную базу кода приложения, и именно здесь мы создадим экземпляр нашей структуры Angular, загрузив корневой модуль.

src / client / app / app-stage: централизация файлов, необходимых для работы всего приложения.

src / client / app / shared-utils / app-env: содержит файл (ы), реализующий особенности среды, в которой создается приложение. Он работает вместе с файлами в папке tools / env.

src / client / assets: содержит все артефакты и изображения, используемые в приложении.

src / client / scss: содержит настроенный sass (например, переменные, миксины, абстрактные классы и т. д.), используемый для расширения стиля css, который по большей части структурирован в теме angular-material2. включен как зависимость в наше приложение.

src / client / css: содержит файл seed-main.css, реализующий сброс, и импортируется файлом main.scss, который действует в качестве подготовки для импорта файлов в src / client / scss. Основу такого подхода Гечев заложил в Wiki Работа с SASS.

Разделив различные задачи приложения, как описано в статье Практическая веб-разработка и архитектура, структура клиента сгруппирована соответствующим образом.

Просмотреть слой

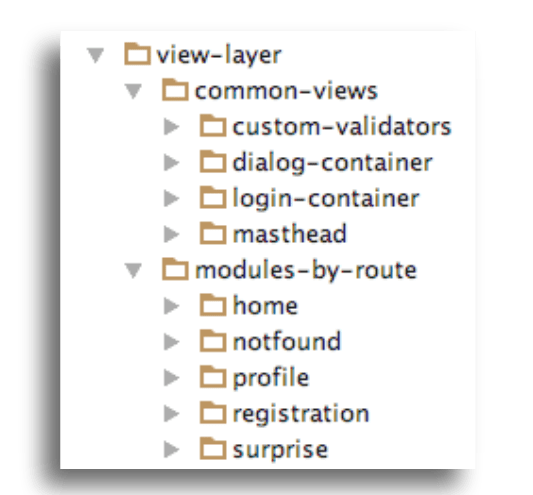

src / client / app / view-layer: содержит файлы, реализующие представления приложений.

~ / view-layer / modules-by-route: каждый каталог, объединяющий файлы, необходимые для одного модуля, который служит основой для перспективного маршрута (просмотра URL). Модули из modules-by-route, которые не включены в app.stage.module, являются автономными модулями, которые загружаются по запросу с использованием метода «ленивой загрузки».

~ / view-layer / common-views: каждый каталог верхнего уровня представляет собой совокупность файлов для одного компонента представления, который может совместно использоваться в приложении.

Уровень данных

src / client / app / data-layer: реализация служб для удаленных (HTTP) транзакций данных, а также инфраструктуры для построения наших моделей данных в парадигме Redux. .

~ / data-layer / api-services: содержит оболочку (http.wrapper.services) для абстрагирования повторяющейся оркестрации реализации HTTP CRUD от каждой службы (например, user.services) API-запрос.

~ / data-layer / ngrx-data: реализует Redux с помощью NRGx.

• редукторы: неизменяемые объекты данных, представляющие наш Redux Store.
• Действия, охранники и эффекты содержат процедуры взаимодействия с Магазином.
• ngrx.data.module.ts: объединяет эти ресурсы для экспорта в наш app.stage.module.

* Для более подробного и детального понимания того, как NGRx упрощает использование Redux в Angular, в учебнике блога ng-book « Введение в Redux с TypeScript и Angular 2 предлагается один из лучшие обзоры, которые я встречал. Несмотря на то, что это немного устарело, принципы все еще применяются. Чтобы быть в курсе того, как прогрессивные версии Angular применимы к NGRx, следуйте примеру приложения, которое Майк Райан поддерживает на GitHub.

Бизнес-уровень

src / client / app / business-layer: реализует процесс публикации и подписки для передачи запроса между уровнем представления. и уровень данных, что приводит к отсутствию прямого обмена между презентационными компонентами и оркестровкой NGRx Redux.

~ / бизнес-уровень / брокерство: реализует транзакции с уровнем данных путем регистрации в качестве потребителя в pubsub-broker .

~ / business-layer / pubsub-broker: реализует систему публикации и подписки для взаимодействия с уровнем данных.

~ / business-layer / models: содержит файлы, представляющие схемы данных, используемые как уровнем представления r, так и уровнем данных.

~ / business-layer / shared-types: содержит файлы, в которых перечислены различные типы действий, реализованные в data-layer / ngrx-data / actions в отношении Магазина и используемые заглушками. в брокерских / ngrx-stubs.

~ / business-layer / validator: содержит инкапсулированную реализацию службы для проверки вводимых пользователем данных с помощью форм, появляющихся в v уровне просмотра.

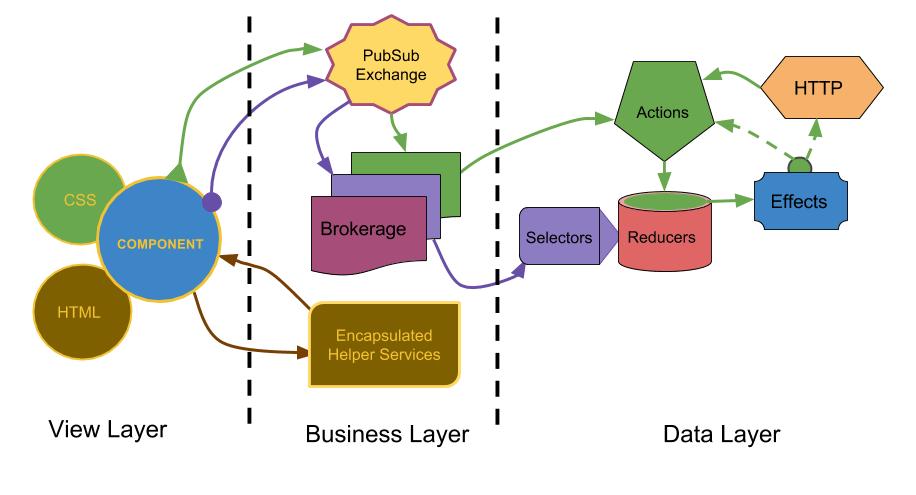

Управление и обработка данных

уровень данных: реализует всю HTTP-обработку для запроса и ответа на данные с сервера. Он также управляет состоянием данных с помощью шаблона Redux, наложенного NGRx, который формализует способ доступа к данным с помощью действий и селекторов.

бизнес-уровень: использует PubSubBroker вместе с брокером для ответа на запросы уровня представления о доступе к уровня данных, таким образом, удаляя любые ссылки на хранилище Redux уровня данных в представлении- слой. Заглушки-посредники ограничивают то, что каждый компонент уровня представления может потреблять из Магазина. Этот уровень Здесь также расположены инкапсулированные службы для обработки данных, не связанных с магазином.

слой представления: содержит компоненты для просмотра, созданные с исключительной ответственностью за представление выходных данных и использование вводимых пользователем данных.

Создание представления профиля пользователя за 7 шагов

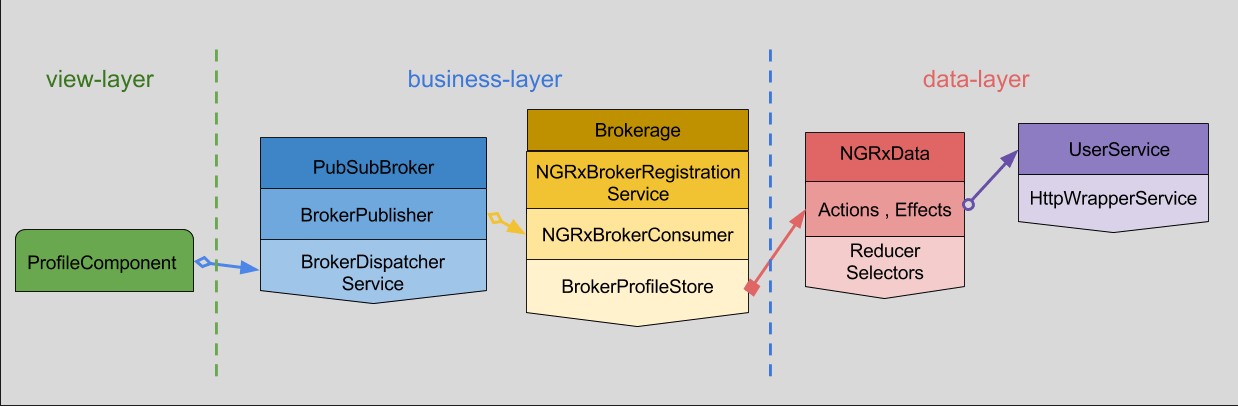

В следующем сценарии показан процесс запроса данных профиля пользователя для отображения в ProfileComponen слоя представления. T. Он демонстрирует типичный сценарий, который уровень просмотра r использует с PubSubBroker на бизнес-уровне для наблюдения и запроса действий в отношении глобального состояния данные из уровня данных.

1 При создании экземпляра компонента уровня представления, такого как ProfileComponent с зависимостями данных, он отправляет именованный идентификатор Broker Stub , BROKER_PROFILE_STORE, с помощью функции dispatchBrokerSelector () в PubSubBroker, «BrokerDispatcherService.

export class ProfileComponent implements OnInit, OnDestroy {
 subscribeHandler:any;
 userProfile$:Observable<any>;
 brokerRef:any;
  //BrokerDispatcherService
 constructor( private activatedRoute:ActivatedRoute,
              private bDS:BrokerDispatcherService) {

    var brokerResponse:BrokerResponse =
this.bDS.dispatchBrokerSelector(BrokerList.BROKER_PROFILE_STORE);
   this.brokerRef = brokerResponse.brokerRequested;

}
....

2 BrokerDispatcherService поддерживает установившиеся отношения с брокером-потребителем, например NGRxBrokerConsumer, через BrokerPublisher. В этом случае функция NGRxBrokerConsumer ReceivedBrokerSelectorRequest () использует именованный идентификатор для ссылки на заглушку брокера, BrokerProfileStore.

export class NGRxBrokerConsumer implements IConsumer{
  constructor( private brokerDialogStore: BrokerDialogStore,
               private brokerLoginStore: BrokerLoginStore,
               private brokerNavStore: BrokerNavStore,
               private brkrRgstrtnStore: BrokerRegistrationStore,
               private brokerProfileStore: BrokerProfileStore   ){ }

            ....

 public ReceivedBrokerSelectorRequest(brokerType:string):
        BrokerResponse{
        var brokerResponse = new BrokerResponse();
        switch(brokerType){
             ....
            case this.brokerProfileStore.brokerLabel:
                  brokerResponse.brokerRequested =
                    this.brokerProfileStore.getComponentSupplies();
            break;
        }
        return brokerResponse;
    }

}

3 Заглушка BrokerProfileStore отвечает на вызов функции getComponentSupplies (), возвращая объект, содержащий свойства для 'storeObs' и ' storeDsp '. storeObs содержит Observables, производные от Магазин NGRx S выборщиков. storeDsp содержит набор BrokerActions для отправки действий в отношении Store .

export class BrokerProfileStore {
    brokerLabel:string = BrokerList.BROKER_PROFILE_STORE;
    constructor( private store: Store<fromRoot.State>,
                 private brkrActnBuilder:BrokerActionBuilder ) { }
    getComponentSupplies():any{ return
      Object.assign({
        brokerLabel: this.brokerLabel,
        storeObs:{ userProfile$: this.store.
                             select(fromRoot.getSelectedProfile)
                  },
        storeDsp:{ GET_USER_PROFILE_ATTEMPT: this.brkrActnBuilder.
               create( ProfileActionTypes.GET_USER_PROFILE_ATTEMPT,
                       this.brokerLabel, null)
                  }
       });
    }


}

4 После получения BrokerResponse компонент уровня представления извлекает подписки на Observables, содержащиеся в ' storeObs ', которое обеспечивает постоянную осведомленность о состоянии атрибута userProfile $ в Магазин.

//Profile Component continued..
ngOnInit() {

  this.userProfile$ = this.brokerRef.storeObs.userProfile$;
    .....
}

5 Действия против Store, которые может выполнять ProfileComponent, содержатся в файле «storeDsp». Запрос отправляется с помощью метода dispatchBrokerAction () PubSubBroker's BrokerDispatcherService. В этом случае имя пользователя, предоставленный в качестве атрибута параметра в URL-адресе, отправляется как действие.

//Profile Component continued..
ngOnInit() {
         ...
 this.subscribeHandler = this.activatedRoute.params.
      subscribe(params => {
        var note = this.brokerRef.storeDsp.GET_USER_PROFILE_ATTEMPT;
        note.payLoad =  params['username'];
        this.bDS.dispatchBrokerAction(note);
      });
}

export class NGRxBrokerConsumer implements IConsumer{

            ....

public ReceiveBrokerAction( brokerAction:BrokerAction){
    switch(brokerAction.brokerType){
           ...
        case this.brokerProfileStore.brokerLabel:
              this.brokerProfileStore.dispatchAction(brokerAction);
        break;
    }
}

@Injectable()
export class BrokerProfileStore {
    brokerLabel:string = BrokerList.BROKER_PROFILE_STORE;
    constructor( private store: Store<fromRoot.State>,
                 private brkrActnBuilder:BrokerActionBuilder ) { }
dispatchAction(brokerAction:BrokerAction):void {
  switch(brokerAction.actionType){
    case ProfileActionTypes.GET_USER_PROFILE_ATTEMPT:
      this.store.dispatch(new
                    profileActions.GetUserProfileAttempt(
                            brokerAction.payLoad));
            break;
   }
}

Каталог модуля брокера, ngrx-stubs, содержит различные заглушки брокера, используемые для сбора селекторов и Действия, необходимые для определенных компонентов на уровне представления. Каждая заглушка имеет прямую ссылку на Store NGRx на уровне данных и создается на бизнес-уровне от e NGRxBrokerConsumer.

Обработка глобальных данных о состоянии с помощью NGRx

(каждый шаг обозначен цифрой в желтом кружке)

0 Компоненты подписываются на изменения в состоянии объекта Store (часто называемого интеллектуальным компонентом или контейнерами) посредством использования Селекторы, чтобы установить наблюдаемый, который на диаграмме выше обозначен как Цель.

// While this is often place in the ngOnInit() or constructor() of // Angular components, this call resides in
// brokerage/ngrx-stubs/broker.profile.store
this.store.select(fromRoot.getSelectedProfile)

1 Инициирование цикла данных начинается, когда отправляется новое действие.

this.store.dispatch(
     new profileActions.CheckUserProfileNameAttempt('wilSonic')
           );

В приведенном выше операторе 'this.store.dispatch' созданный новый объект настраивается в файле объявления действия, профиль. .action.ts.

export class CheckUserProfileNameAttempt implements Action {
 public readonly type = ProfileActionTypes.CHECK_USER_PROFILE_NAME_ATTEMPT;
  constructor(public payload:string) {  }
}

2 Отправляя действие в Магазин, оно сначала проходит проверку Редуктора. для case, чтобы взаимодействовать с типом Action. Если Состояние Редуктора изменяется в зависимости от условий, заданных в случае, все Наблюдаемые активно подписываются путем из Селекторов, будет уведомлен об изменении. (… такой Observable был установлен на нулевом шаге)

Конкретное действие «CHECK_USER_PROFILE_NAME_ATTEMPT», которое инициировало наш курс действий, не имеет отношения ни к одному из редукторов. Тем не менее, в конечном итоге его подхватит Эффект, описанный на третьем шаге .

export  interface State {
  ids: string[];
  entities: { [id: string]: UserModel };
  selectedProfileId: string | null;
  validUserName:string;
}

export const initialState: State = {
  ids: [],
  entities: {},
  selectedProfileId: null,
  validUserName:null
};
export function reducer(state = initialState, action:
                               profileActions.Actions): State {
switch (action.type) {
        .....

      case ProfileActionTypes.SET_SELECTED_PROFILE_ID:{
          if (state.ids.indexOf(action.payload) > -1) {
             return Object.assign({},
                              state,
                             { selectedProfileId:action.payload });
          }else {
             return state;
          }
      }

     default: {
         return state;
     }
}

3Как и редукторы, эффекты могут регистрировать запрос на взаимодействие с определенными типами действий. Таким образом, наше первоначально отправленное действие продолжает свое выполнение, поскольку ProfileEffects зарегистрировал запрос на взаимодействие с типом действия CHECK_USER_PROFILE_NAME_ATTEMPT. .

export class ProfileEffects {
@Effect() getUserByName$ = this.actions$
 .ofType(profileActions.ProfileTypes.CHECK_USER_PROFILE_NAME_ATTEMPT) .map(action => action.payload)
 .switchMap(payload =>
    this.userServices.getUserByName(
      payload,
      errorActions.ErrorTypes.REPORT_ERROR,
      profileActions.ProfileTypes.CHECK_USER_PROFILE_NAME_FAILURE,
      profileActions.ProfileTypes.CHECK_USER_PROFILE_NAME_SUCCESS)
  );

 constructor( private store:Store<fromRoot.State>,
              private userServices: UserServices,
              private actions$: Actions
             ) {  }
}

4 Хотя упрощенная обработка бизнес-правил может быть применена путем манипулирования Observable с помощью реактивной библиотеки RxJs, часто бывает так, что отображение Observable в отдельный сервис для обработки - лучший подход. Это особенно верно, когда требуются асинхронные службы. Мы используем такую ​​службу в вышеупомянутом Эффекте, реализуя UserService (this.userServices.getUserByName (…)) для запроса информации API.

export class UserServices {

  constructor(private httpWrapperService: HttpWrapperService) { }

     getUserByName( payload:string,
                    ErrorActionType:string,
                    SpecificErrorType:string,
                    SuccessType:string) {
         let getParams: HttpParams = {
            auth: false,
            errorActionType: ErrorActionType,
            specificErrorType:SpecificErrorType,
            payload: payload,
            responseObject: 'user',
            successActionType:SuccessType,
            uri: 'Users/username/'+payload
         };
         return this.httpWrapperService.get(getParams);
       }
}

В то время как методы UserService запрашивают транзакции HTTP, фактический AJAX определяется в оболочке HttpWrapperService (). Результаты успешного HTTP-запроса сопоставляются с текущим Observable, обрабатываемым ProfileEffect. Другими словами, поток Observable все еще активен, когда происходит успешный результат HTTP-запроса. Когда возникает ошибка, текущий Observable больше не работает. Подобно разрешению Promise путем создания Promise.reject, новый Observable должен быть определен, как в случае с оператором catch (), где используется Observable.of (), сопоставляя результирующее действие 'error action .type '.

export class HttpWrapperService {

  constructor(private http: Http) { }
...
public get(params: HttpParams) {
    let {apiUrl, options} =
           this.configRequest(params.uri, params.auth);
     return this.http.get(apiUrl, options)
           .map(res => ({
                type: params.successActionType,
                payload: res.json()[params.responseObject]
             }))
           .catch(res => Observable.of({
              type: params.errorActionType,
               payload: {
               action_type: params.specificErrorType,
               message: res.json()
             }
      }));
  }
...

5 Независимо от того, какие процедуры выполняются во время выполнения задачи Эффекты, результатом процесса будет Наблюдаемый объект Действие, который снова пройдет цикл Redux.

.map(res => ({
                type: params.successActionType,
                payload: res.json()[params.responseObject]
             }))

Приведенный выше фрагмент кода демонстрирует сопоставление результата с типом действия профиля ‘CHECK_USER_PROFILE_NAME_SUCCESS’, который создает объект Action ниже:

export class CheckUserProfileNameSuccess implements Action {
 public readonly type =
               ProfileActionTypes.CHECK_USER_PROFILE_NAME_SUCCESS;
  constructor(public payload:UserModel) {  }
}

В то время как неудачная попытка приведет к появлению типа действия при ошибке: «REPORT_ERROR», который создаст следующий объект действия:

export class ReportError implements Action {
  public readonly type = ErrorActionTypes.REPORT_ERROR;
  constructor(public payload: ErrorModel) {  }
}

Инкапсулированные услуги:

Наконец, есть экземпляр Реактивных форм Angular, который используется в приложении, когда пользователь вводит данные в регистрационную форму. Процесс проверки вводимых пользователем данных был дополнен набором схем проверки из validator.js. Этот микро процесс не использует NGRx Redux каким-либо существенным образом, кроме проверки, используется ли уже имя пользователя.

Короче говоря, модуль Регистрация импортирует Компоненты управляющих сообщений и Службы проверки для отображения сообщений об ошибках под полями ввода. После ввода текста и нажатия кнопки табуляции или просто перемещения фокуса в следующее поле ввода данные из предыдущего поля ввода обрабатываются службами проверки. Если в процессе проверки обнаружена ошибка,

*ngIf="errorMessage !== null"

Условие * ngIf Angular в шаблоне компонента управляющего сообщения становится истинным и отображает сообщение.

Надеюсь, это приложение демонстрирует, как современный проект Angular может быть структурирован на основе «разделения задач». Хотя архитектура может показаться немного сложной для выполняемых черных задач (регистрация и вход в систему), цель этих усилий - предоставить пример структуры для больших приложений. Независимо от того, созданы и поддерживаются одним разработчиком или несколькими разработчиками, концепции, изложенные в этой статье, могут служить примером конструктивного подхода к разработке основы для максимальной масштабируемости.
