Введение

Геометрия играет важную роль в нашем понимании окружающего мира. Он предоставляет нам инструменты для описания, анализа и визуализации различных форм и структур. Одной интригующей фигурой в трехмерной геометрии является гиперболоид из двух листов. В этой статье будет рассмотрена концепция гиперболоида из двух листов, его математическое представление, свойства и практические приложения.

Понимание гиперболоидов

Гиперболоид представляет собой трехмерную криволинейную поверхность, образованную вращением гиперболы вокруг одной из ее главных осей. Есть два типа гиперболоидов: гиперболоид одного листа и гиперболоид двух листов. Основное различие между этими двумя типами заключается в их структуре и способе их математического определения.

Гиперболоид двух листов

Гиперболоид из двух листов — это поверхность, образованная двумя несвязанными зеркальными листами, простирающимися бесконечно во всех направлениях. Математическое представление гиперболоида из двух листов дается уравнением:

(1) [math] \frac{x^2}{a^2} + \frac{y^2}{b^2} - \frac{z^2}{c^2} = -1 [/math]

Здесь a, b и c — положительные константы, определяющие форму гиперболоида, а (x, y, z) представляют координаты точки на поверхности.

Свойства гиперболоидов двух листов

  1. Асимптотические конусы: Гиперболоид из двух листов имеет два асимптотических конуса, один над и один под плоскостью xy. Эти конусы имеют одну и ту же вершину и являются зеркальным отражением друг друга. Асимптотический конус — это конус, который «касается» гиперболоида на бесконечном расстоянии, а это означает, что поверхность гиперболоида становится все ближе и ближе к конусу по мере его простирания до бесконечности.
  2. Несвязные поверхности: в отличие от гиперболоида из одного листа, гиперболоид из двух листов состоит из двух отдельных, несвязанных поверхностей. Это свойство придает форме уникальный внешний вид и отличает ее от других трехмерных геометрических фигур.
  3. Самопересечение: гиперболоид из двух листов не является самопересекающимся, а это означает, что он не пересекается ни в одной точке.
  4. Симметрия: Гиперболоид из двух листов проявляет двустороннюю симметрию относительно плоскости xy. Это означает, что если вы разрезаете гиперболоид через плоскость xy, вы получите две одинаковые половины.

Реальные приложения

Гиперболоиды из двух листов, хотя и являются абстрактными математическими концепциями, вдохновили на различные приложения в реальном мире:

  1. Архитектура: форма гиперболоида использовалась при строительстве градирен для электростанций. Изогнутая форма гиперболоида обеспечивает устойчивость конструкции и эффективную циркуляцию воздуха, что способствует процессу охлаждения.
  2. Спутниковые тарелки: Гиперболоиды можно найти в конструкции некоторых спутниковых тарелок. Эти антенны имеют параболическое поперечное сечение в одном направлении и гиперболическое поперечное сечение в другом направлении, что позволяет им эффективно фокусировать входящие сигналы.

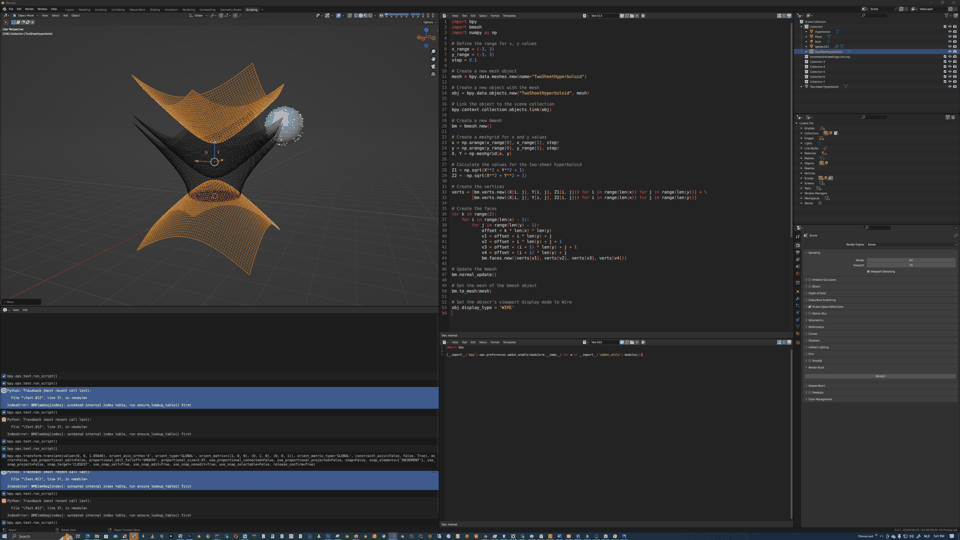

import bpy
import bmesh
import numpy as np

# Define the range for x, y values
x_range = (-3, 3)
y_range = (-3, 3)
step = 0.1

# Create a new mesh object
mesh = bpy.data.meshes.new(name="TwoSheetHyperboloid")

# Create a new object with the mesh
obj = bpy.data.objects.new("TwoSheetHyperboloid", mesh)

# Link the object to the scene collection
bpy.context.collection.objects.link(obj)

# Create a new bmesh
bm = bmesh.new()

# Create a meshgrid for x and y values
x = np.arange(x_range[0], x_range[1], step)
y = np.arange(y_range[0], y_range[1], step)
X, Y = np.meshgrid(x, y)

# Calculate the values for the two-sheet hyperboloid
Z1 = np.sqrt(X**2 + Y**2 + 1)
Z2 = -np.sqrt(X**2 + Y**2 + 1)

# Create the vertices
verts = [bm.verts.new((X[i, j], Y[i, j], Z1[i, j])) for i in range(len(x)) for j in range(len(y))] + \
        [bm.verts.new((X[i, j], Y[i, j], Z2[i, j])) for i in range(len(x)) for j in range(len(y))]

# Create the faces
for k in range(2):
    for i in range(len(x) - 1):
        for j in range(len(y) - 1):
            offset = k * len(x) * len(y)
            v1 = offset + i * len(y) + j
            v2 = offset + i * len(y) + j + 1
            v3 = offset + (i + 1) * len(y) + j + 1
            v4 = offset + (i + 1) * len(y) + j
            bm.faces.new((verts[v1], verts[v2], verts[v3], verts[v4]))

# Update the bmesh
bm.normal_update()

# Set the mesh of the bmesh object
bm.to_mesh(mesh)

# Set the object's viewport display mode to Wire
obj.display_type = 'WIRE'

Гиперболоид из двух листов — захватывающая форма в трехмерной геометрии с интригующими свойствами и реальными приложениями. Понимание ее математического представления, свойств и практических приложений может дать ценную информацию о мире геометрии и ее связи с нашей повседневной жизнью.
